什么是bootloader程序及其功能和特点
Posted by dengwei
因工作需要, 在BLOG中记录一篇BOOTLOADER文章. 做为对BOOTLOADER概念的DEEPLY了解.
转至http://www.dz863.com
一、引言
在专用的嵌入式板子运行 GNU/Linux 系统已经变得越来越流行。一个嵌入式 Linux 系统从软件的角度看通常可以分为四个层次：
1. 引导加载程序。包括固化在固件(firmware)中的 boot 代码(可选)，和 Boot Loader 两大部分。
2. Linux 内核。特定于嵌入式板子的定制内核以及内核的启动参数。
3. 文件系统。包括根文件系统和建立于 Flash 内存设备之上文件系统。通常用ram disk 来作为 root fs。
4. 用户应用程序。特定于用户的应用程序。有时在用户应用程序和内核层之间可能还会包括一个嵌入式图形用户界面。常用的嵌入式 GUI 有：MicroWindows 和 MiniGUI 等。
引导加载程序是系统加电后运行的第一段软件代码。回忆一下 PC 的体系结构我们可以知道，PC 机中的引导加载程序由 BIOS(其本质就是一段固件程序)和位于硬盘MBR中的OS Boot Loader（比如，LILO 和 GRUB 等）一起组成。BIOS 在完成硬件检测和资源分配后，将硬盘MBR中的 Boot Loader 读到系统的RAM 中，然后将控制权交给 OS Boot Loader。Boot Loader 的主要运行任务就是将内核映象从硬盘上读到RAM 中，然后跳转到内核的入口点去运行，也即开始启动操作系统。
而在嵌入式系统中，通常并没有像BIOS 那样的固件程序（注，有的嵌入式 CPU 也会内嵌一段短小的启动程序），因此整个系统的加载启动任务就完全由 Boot Loader 来完成。比如在一个基于 ARM7TDMI core 的嵌入式系统中，系统在上电或复位时通常都从地址 0×00000000 处开始执行，而在这个地址处安排的通常就是系统的Boot Loader程序。
本文将从 Boot Loader 的概念、Boot Loader 的主要任务、Boot Loader 的框架结构以及Boot Loader 的安装等四个方面来讨论嵌入式系统的 Boot Loader。
二、 Boot Loader 的概念
简单地说，Boot Loader 就是在操作系统内核运行之前运行的一段小程序。通过这段小程序，我们可以初始化硬件设备、建立内存空间的映射图，从而将系统的软硬件环境带到一个合适的状态，以便为最终调用操作系统内核准备好正确的环境。
通常，Boot Loader 是严重地依赖于硬件而实现的，特别是在嵌入式世界。因此，在嵌入式世界里建立一个通用的 Boot Loader 几乎是不可能的。尽管如此，我们仍然可以对 Boot Loader 归纳出一些通用的概念来，以指导用户特定的 Boot Loader 设计与实现。
1. Boot Loader 所支持的 CPU 和嵌入式板
每种不同的 CPU 体系结构都有不同的Boot Loader。有些 Boot Loader 也支持多种体系结构的 CPU，比如 U-Boot 就同时支持 ARM 体系结构和MIPS 体系结构。除了依赖于 CPU的体系结构外，Boot Loader 实际上也依赖于具体的嵌入式板级设备的配置。这也就是说，对于两块不同的嵌入式板而言，即使它们是基于同一种 CPU 而构建的，要想让运行在一块板子上的 Boot Loader 程序也能运行在另一块板子上，通常也都需要修改 Boot Loader 的源程序。
2. Boot Loader 的安装媒介（Installation Medium）
系统加电或复位后，所有的CPU 通常都从某个由 CPU 制造商预先安排的地址上取指令。比如，基于 ARM7TDMI core 的 CPU 在复位时通常都从地址 0×00000000 取它的第一条指令。而基于CPU 构建的嵌入式系统通常都有某种类型的固态存储设备(比如：ROM、EEPROM 或 FLASH 等)被映射到这个预先安排的地址上。因此在系统加电后，CPU 将首先执行Boot Loader 程序。
下图1就是一个同时装有 Boot Loader、内核的启动参数、内核映像和根文件系统映像的固态存储设备的典型空间分配结构图。
图1 固态存储设备的典型空间分配结构
3. 用来控制 Boot Loader 的设备或机制
主机和目标机之间一般通过串口建立连接，Boot Loader 软件在执行时通常会通过串口来进行 I/O，比如：输出打印信息到串口，从串口读取用户控制字符等。
4. Boot Loader 的启动过程是单阶段（Single Stage）还是多阶段（Multi-Stage）
通常多阶段的 Boot Loader 能提供更为复杂的功能，以及更好的可移植性。从固态存储设备上启动的 Boot Loader 大多都是 2 阶段的启动过程，也即启动过程可以分为 stage 1和 stage 2 两部分。而至于在 stage 1 和 stage 2 具体完成哪些任务将在下面几篇讨论。
5. Boot Loader 的操作模式 (Operation Mode)
大多数 Boot Loader 都包含两种不同的操作模式："启动加载"模式和"下载"模式，这种区别仅对于开发人员才有意义。但从最终用户的角度看，Boot Loader 的作用就是用来加载操作系统，而并不存在所谓的启动加载模式与下载工作模式的区别。
启动加载（Boot loading）模式：这种模式也称为"自主"（Autonomous）模式。也即 Boot Loader 从目标机上的某个固态存储设备上将操作系统加载到 RAM 中运行，整个过程并没有用户的介入。这种模式是 Boot Loader 的正常工作模式，因此在嵌入式产品发布的时侯，Boot Loader 显然必须工作在这种模式下。
下载（Downloading）模式：在这种模式下，目标机上的 Boot Loader 将通过串口连接或网络连接等通信手段从主机（Host）下载文件，比如：下载内核映像和根文件系统映像等。从主机下载的文件通常首先被 Boot Loader 保存到目标机的 RAM 中，然后再被 Boot Loader 写到目标机上的FLASH 类固态存储设备中。Boot Loader 的这种模式通常在第一次安装内核与根文件系统时被使用；此外，以后的系统更新也会使用 Boot Loader 的这种工作模式。工作于这种模式下的 Boot Loader 通常都会向它的终端用户提供一个简单的命令行接口。
像 Blob 或 U-Boot 等这样功能强大的 Boot Loader 通常同时支持这两种工作模式，而且允许用户在这两种工作模式之间进行切换。比如，Blob 在启动时处于正常的启动加载模式，但是它会延时 10 秒等待终端用户按下任意键而将 blob 切换到下载模式。如果在 10 秒内没有用户按键，则 blob 继续启动 Linux 内核。
6. BootLoader 与主机之间进行文件传输所用的通信设备及协议
最常见的情况就是，目标机上的 Boot Loader 通过串口与主机之间进行文件传输，传输协议通常是 xmodem／ymodem／zmodem 协议中的一种。但是，串口传输的速度是有限的，因此通过以太网连接并借助 TFTP 协议来下载文件是个更好的选择。
此外，在论及这个话题时，主机方所用的软件也要考虑。比如，在通过以太网连接和 TFTP 协议来下载文件时，主机方必须有一个软件用来的提供 TFTP 服务。在讨论了 BootLoader 的上述概念后，下面我们来具体看看 BootLoader 的应该完成哪些任务。
三、Boot Loader 的主要任务与典型结构框架
在继续本节的讨论之前，首先我们做一个假定，那就是：假定内核映像与根文件系统映像都被加载到 RAM 中运行。之所以提出这样一个假设前提是因为，在嵌入式系统中内核映像与根文件系统映像也可以直接在 ROM 或 Flash 这样的固态存储设备中直接运行。但这种做法无疑是以运行速度的牺牲为代价的。从操作系统的角度看，Boot Loader 的总目标就是正确地调用内核来执行。
另外，由于 Boot Loader 的实现依赖于 CPU 的体系结构，因此大多数 Boot Loader 都分为 stage1 和 stage2 两大部分。依赖于 CPU 体系结构的代码，比如设备初始化代码等，通常都放在 stage1 中，而且通常都用汇编语言来实现，以达到短小精悍的目的。而 stage2 则通常用C语言来实现，这样可以实现给复杂的功能，而且代码会具有更好的可读性和可移植性。
Boot Loader 的 stage1 通常包括以下步骤(以执行的先后顺序)：
·硬件设备初始化。
·为加载 Boot Loader 的 stage2 准备 RAM 空间。
·拷贝 Boot Loader 的 stage2 到 RAM 空间中。
·设置好堆栈。
·跳转到 stage2 的 C 入口点。
Boot Loader 的 stage2 通常包括以下步骤(以执行的先后顺序)：
·初始化本阶段要使用到的硬件设备。
·检测系统内存映射(memory map)。
·将 kernel 映像和根文件系统映像从 flash 上读到 RAM 空间中。
·为内核设置启动参数。
·调用内核。
3.1 Boot Loader 的 stage1
3.1.1 基本的硬件初始化
这是 Boot Loader 一开始就执行的操作，其目的是为 stage2 的执行以及随后的 kernel 的执行准备好一些基本的硬件环境。它通常包括以下步骤（以执行的先后顺序）：
1．屏蔽所有的中断。为中断提供服务通常是 OS 设备驱动程序的责任，因此在 Boot Loader 的执行全过程中可以不必响应任何中断。中断屏蔽可以通过写 CPU 的中断屏蔽寄存器或状态寄存器（比如 ARM 的 CPSR 寄存器）来完成。
2．设置 CPU 的速度和时钟频率。
3．RAM 初始化。包括正确地设置系统的内存控制器的功能寄存器以及各内存库控制寄存器等。
4．初始化 LED。典型地，通过 GPIO 来驱动 LED，其目的是表明系统的状态是 OK 还是 Error。如果板子上没有 LED，那么也可以通过初始化 UART 向串口打印 Boot Loader 的 Logo 字符信息来完成这一点。
5． 关闭 CPU 内部指令／数据 cache。
3.1.2 为加载 stage2 准备 RAM 空间
为了获得更快的执行速度，通常把 stage2 加载到 RAM 空间中来执行，因此必须为加载 Boot Loader 的 stage2 准备好一段可用的 RAM 空间范围。
由于 stage2 通常是 C 语言执行代码，因此在考虑空间大小时，除了 stage2 可执行映象的大小外，还必须把堆栈空间也考虑进来。此外，空间大小最好是 memory page 大小(通常是 4KB)的倍数。一般而言，1M 的 RAM 空间已经足够了。具体的地址范围可以任意安排，比如 blob 就将它的 stage2 可执行映像安排到从系统 RAM 起始地址 0xc0200000 开始的 1M 空间内执行。但是，将 stage2 安排到整个 RAM 空间的最顶 1MB(也即(RamEnd-1MB) - RamEnd)是一种值得推荐的方法。
为了后面的叙述方便，这里把所安排的 RAM 空间范围的大小记为：stage2_size(字节)，把起始地址和终止地址分别记为：stage2_start 和 stage2_end(这两个地址均以 4 字节边界对齐)。因此：
stage2_end＝stage2_start＋stage2_size
另外，还必须确保所安排的地址范围的的确确是可读写的 RAM 空间，因此，必须对你所安排的地址范围进行测试。具体的测试方法可以采用类似于 blob 的方法，也即：以 memory page 为被测试单位，测试每个 memory page 开始的两个字是否是可读写的。为了后面叙述的方便，我们记这个检测算法为：test_mempage，其具体步骤如下：
1．先保存 memory page 一开始两个字的内容。
2．向这两个字中写入任意的数字。比如：向第一个字写入 0×55，第 2 个字写入 0xaa。
3．然后，立即将这两个字的内容读回。显然，我们读到的内容应该分别是 0×55 和 0xaa。如果不是，则说明这个 memory page 所占据的地址范围不是一段有效的 RAM 空间。
4．再向这两个字中写入任意的数字。比如：向第一个字写入 0xaa，第 2 个字中写入 0×55。
5．然后，立即将这两个字的内容立即读回。显然，我们读到的内容应该分别是 0xaa 和 0×55。如果不是，则说明这个 memory page 所占据的地址范围不是一段有效的 RAM 空间。
6．恢复这两个字的原始内容。测试完毕。
为了得到一段干净的 RAM 空间范围，我们也可以将所安排的 RAM 空间范围进行清零操作。
3.1.3 拷贝 stage2 到 RAM 中
拷贝时要确定两点：(1) stage2 的可执行映象在固态存储设备的存放起始地址和终止地址；(2) RAM 空间的起始地址。
3.1.4 设置堆栈指针 sp
堆栈指针的设置是为了执行 C 语言代码作好准备。通常我们可以把 sp 的值设置为(stage2_end-4)，也即在 3.1.2 节所安排的那个 1MB 的 RAM 空间的最顶端(堆栈向下生长)。此外，在设置堆栈指针 sp 之前，也可以关闭 led 灯，以提示用户我们准备跳转到 stage2。经过上述这些执行步骤后，系统的物理内存布局应该如下图2所示。
3.1.5 跳转到 stage2 的 C 入口点
在上述一切都就绪后，就可以跳转到 Boot Loader 的 stage2 去执行了。比如，在 ARM 系统中，这可以通过修改 PC 寄存器为合适的地址来实现。
图2 bootloader 的 stage2 可执行映象刚被拷贝到 RAM 空间时的系统内存布局
3.2 Boot Loader 的 stage2
正如前面所说，stage2 的代码通常用 C 语言来实现，以便于实现更复杂的功能和取得更好的代码可读性和可移植性。但是与普通 C 语言应用程序不同的是，在编译和链接 boot loader 这样的程序时，我们不能使用 glibc 库中的任何支持函数。其原因是显而易见的。这就给我们带来一个问题，那就是从那里跳转进 main() 函数呢？直接把 main() 函数的起始地址作为整个 stage2 执行映像的入口点或许是最直接的想法。但是这样做有两个缺点：1)无法通过main() 函数传递函数参数；2)无法处理 main() 函数返回的情况。一种更为巧妙的方法是利用 trampoline(弹簧床)的概念。也即，用汇编语言写一段trampoline 小程序，并将这段 trampoline 小程序来作为 stage2 可执行映象的执行入口点。然后我们可以在 trampoline 汇编小程序中用 CPU 跳转指令跳入 main() 函数中去执行；而当 main() 函数返回时，CPU 执行路径显然再次回到我们的 trampoline 程序。简而言之，这种方法的思想就是：用这段 trampoline 小程序来作为 main() 函数的外部包裹(external wrapper)。
下面给出一个简单的 trampoline 程序示例(来自blob)：
.text
.globl _trampoline
_trampoline:
bl main
/* if main ever returns we just call it again */
b _trampoline
可以看出，当 main() 函数返回后，我们又用一条跳转指令重新执行 trampoline 程序――当然也就重新执行 main() 函数，这也就是 trampoline(弹簧床)一词的意思所在。
3.2.1初始化本阶段要使用到的硬件设备
这通常包括：（1）初始化至少一个串口，以便和终端用户进行 I/O 输出信息；（2）初始化计时器等。在初始化这些设备之前，也可以重新把 LED 灯点亮，以表明我们已经进入 main() 函数执行。
设备初始化完成后，可以输出一些打印信息，程序名字字符串、版本号等。
3.2.2 检测系统的内存映射（memory map）
所谓内存映射就是指在整个 4GB 物理地址空间中有哪些地址范围被分配用来寻址系统的 RAM 单元。比如，在 SA-1100 CPU 中，从 0xC000,0000 开始的 512M 地址空间被用作系统的 RAM 地址空间，而在 Samsung S3C44B0X CPU 中，从 0×0c00,0000 到 0×1000,0000 之间的 64M 地址空间被用作系统的 RAM 地址空间。虽然 CPU 通常预留出一大段足够的地址空间给系统 RAM，但是在搭建具体的嵌入式系统时却不一定会实现 CPU 预留的全部 RAM 地址空间。也就是说，具体的嵌入式系统往往只把 CPU 预留的全部 RAM 地址空间中的一部分映射到 RAM 单元上，而让剩下的那部分预留 RAM 地址空间处于未使用状态。由于上述这个事实，因此 Boot Loader 的 stage2 必须在它想干点什么 (比如，将存储在 flash 上的内核映像读到 RAM 空间中) 之前检测整个系统的内存映射情况，也即它必须知道 CPU 预留的全部 RAM 地址空间中的哪些被真正映射到 RAM 地址单元，哪些是处于 "unused" 状态的。
（1) 内存映射的描述
可以用如下数据结构来描述 RAM 地址空间中的一段连续(continuous)的地址范围：
typedef struct memory_area_struct {
u32 start; /* the base address of the memory region */
u32 size; /* the byte number of the memory region */
int used;
} memory_area_t;
这段 RAM 地址空间中的连续地址范围可以处于两种状态之一：(1)used=1，则说明这段连续的地址范围已被实现，也即真正地被映射到 RAM 单元上。(2)used=0，则说明这段连续的地址范围并未被系统所实现，而是处于未使用状态。
基于上述 memory_area_t 数据结构，整个 CPU 预留的 RAM 地址空间可以用一个 memory_area_t 类型的数组来表示，如下所示：
memory_area_t memory_map[NUM_MEM_AREAS] = {
[0 ... (NUM_MEM_AREAS - 1)] = {
.start = 0,
.size = 0,
.used = 0
},
};
(2) 内存映射的检测
下面我们给出一个可用来检测整个 RAM 地址空间内存映射情况的简单而有效的算法：
/* 数组初始化 */
for(i = 0; i < NUM_MEM_AREAS; i++)
memory_map[i].used = 0;
/* first write a 0 to all memory locations */
for(addr = MEM_START; addr < MEM_END; addr += PAGE_SIZE)
* (u32 *)addr = 0;
for(i = 0, addr = MEM_START; addr < MEM_END; addr += PAGE_SIZE) {
/*
* 检测从基地址 MEM_START+i*PAGE_SIZE 开始,大小为
* PAGE_SIZE 的地址空间是否是有效的RAM地址空间。
*/
调用3.1.2节中的算法test_mempage()；
if ( current memory page isnot a valid ram page) {
/* no RAM here */
if(memory_map[i].used )
i++;
continue;
}
/*
* 当前页已经是一个被映射到 RAM 的有效地址范围
* 但是还要看看当前页是否只是 4GB 地址空间中某个地址页的别名？
*/
if(* (u32 *)addr != 0) { /* alias? */
/* 这个内存页是 4GB 地址空间中某个地址页的别名 */
if ( memory_map[i].used )
i++;
continue;
}
/*
* 当前页已经是一个被映射到 RAM 的有效地址范围
* 而且它也不是 4GB 地址空间中某个地址页的别名。
*/
if (memory_map[i].used == 0) {
memory_map[i].start = addr;
memory_map[i].size = PAGE_SIZE;
memory_map[i].used = 1;
} else {
memory_map[i].size += PAGE_SIZE;
}
} /* end of for (…) */
在用上述算法检测完系统的内存映射情况后，Boot Loader 也可以将内存映射的详细信息打印到串口。
3.2.3 加载内核映像和根文件系统映像
(1) 规划内存占用的布局
这里包括两个方面：(1)内核映像所占用的内存范围；（2）根文件系统所占用的内存范围。在规划内存占用的布局时，主要考虑基地址和映像的大小两个方面。
对于内核映像，一般将其拷贝到从(MEM_START＋0×8000) 这个基地址开始的大约1MB大小的内存范围内(嵌入式 Linux 的内核一般都不操过 1MB)。为什么要把从 MEM_START 到 MEM_START＋0×8000 这段 32KB 大小的内存空出来呢？这是因为 Linux 内核要在这段内存中放置一些全局数据结构，如：启动参数和内核页表等信息。
而对于根文件系统映像，则一般将其拷贝到 MEM_START+0×0010,0000 开始的地方。如果用 Ramdisk 作为根文件系统映像，则其解压后的大小一般是1MB。
（2）从 Flash 上拷贝
由于像 ARM 这样的嵌入式 CPU 通常都是在统一的内存地址空间中寻址 Flash 等固态存储设备的，因此从 Flash 上读取数据与从 RAM 单元中读取数据并没有什么不同。用一个简单的循环就可以完成从 Flash 设备上拷贝映像的工作：
while(count) {
*dest++ = *src++; /* they are all aligned with word boundary */
count -= 4; /* byte number */
};
3.2.4 设置内核的启动参数
应该说，在将内核映像和根文件系统映像拷贝到 RAM 空间中后，就可以准备启动 Linux 内核了。但是在调用内核之前，应该作一步准备工作，即：设置 Linux 内核的启动参数。
Linux 2.4.x 以后的内核都期望以标记列表(tagged list)的形式来传递启动参数。启动参数标记列表以标记 ATAG_CORE 开始，以标记 ATAG_NONE 结束。每个标记由标识被传递参数的 tag_header 结构以及随后的参数值数据结构来组成。数据结构 tag 和 tag_header 定义在 Linux 内核源码的include/asm/setup.h 头文件中：
/* The list ends with an ATAG_NONE node. */
#define ATAG_NONE 0×00000000
struct tag_header {
u32 size; /* 注意，这里size是字数为单位的 */
u32 tag;
};
……
struct tag {
struct tag_header hdr;
union {
struct tag_core core;
struct tag_mem32 mem;
struct tag_videotext videotext;
struct tag_ramdisk ramdisk;
struct tag_initrd initrd;
struct tag_serialnr serialnr;
struct tag_revision revision;
struct tag_videolfb videolfb;
struct tag_cmdline cmdline;
/*
* Acorn specific
*/
struct tag_acorn acorn;
/*
* DC21285 specific
*/
struct tag_memclk memclk;
} u;
};
在嵌入式 Linux 系统中，通常需要由 Boot Loader 设置的常见启动参数有：ATAG_CORE、ATAG_MEM、ATAG_CMDLINE、ATAG_RAMDISK、ATAG_INITRD等。比如，设置 ATAG_CORE 的代码如下：
params = (struct tag *)BOOT_PARAMS;
params->hdr.tag = ATAG_CORE;
params->hdr.size = tag_size(tag_core);
params->u.core.flags = 0;
params->u.core.pagesize = 0;
params->u.core.rootdev = 0;
params = tag_next(params);
其中，BOOT_PARAMS 表示内核启动参数在内存中的起始基地址，指针 params 是一个 struct tag 类型的指针。宏 tag_next() 将以指向当前标记的指针为参数，计算紧临当前标记的下一个标记的起始地址。注意，内核的根文件系统所在的设备ID就是在这里设置的。
下面是设置内存映射情况的示例代码：
for(i = 0; i < NUM_MEM_AREAS; i++) {
if(memory_map[i].used) {
params->hdr.tag = ATAG_MEM;
params->hdr.size = tag_size(tag_mem32);
params->u.mem.start = memory_map[i].start;
params->u.mem.size = memory_map[i].size;
params = tag_next(params);
}
}
可以看出，在 memory_map［］数组中，每一个有效的内存段都对应一个 ATAG_MEM 参数标记。
Linux 内核在启动时可以以命令行参数的形式来接收信息，利用这一点我们可以向内核提供那些内核不能自己检测的硬件参数信息，或者重载(override)内核自己检测到的信息。比如，我们用这样一个命令行参数字符串"console=ttyS0,115200n8"来通知内核以 ttyS0 作为控制台，且串口采用 "115200bps、无奇偶校验、8位数据位"这样的设置。下面是一段设置调用内核命令行参数字符串的示例代码：
char *p;
/* eat leading white space */
for(p = commandline; *p == ‘ ‘; p++)
;
/* skip non-existent command lines so the kernel will still
* use its default command line.
*/
if(*p == ‘\0′)
return;
params->hdr.tag = ATAG_CMDLINE;
params->hdr.size = (sizeof(struct tag_header) + strlen(p) + 1 + 4) >> 2;
strcpy(params->u.cmdline.cmdline, p);
params = tag_next(params);
请注意在上述代码中，设置 tag_header 的大小时，必须包括字符串的终止符’\0′，此外还要将字节数向上圆整4个字节，因为 tag_header 结构中的size 成员表示的是字数。
下面是设置 ATAG_INITRD 的示例代码，它告诉内核在 RAM 中的什么地方可以找到 initrd 映象(压缩格式)以及它的大小：
params->hdr.tag = ATAG_INITRD2;
params->hdr.size = tag_size(tag_initrd);
params->u.initrd.start = RAMDISK_RAM_BASE;
params->u.initrd.size = INITRD_LEN;
params = tag_next(params);
下面是设置 ATAG_RAMDISK 的示例代码，它告诉内核解压后的 Ramdisk 有多大（单位是KB）：
params->hdr.tag = ATAG_RAMDISK;
params->hdr.size = tag_size(tag_ramdisk);
params->u.ramdisk.start = 0;
params->u.ramdisk.size = RAMDISK_SIZE; /* 请注意，单位是KB */
params->u.ramdisk.flags = 1; /* automatically load ramdisk */
params = tag_next(params);
最后，设置 ATAG_NONE 标记，结束整个启动参数列表：
static void setup_end_tag(void)
{
params->hdr.tag = ATAG_NONE;
params->hdr.size = 0;
}
3.2.5 调用内核
Boot Loader 调用 Linux 内核的方法是直接跳转到内核的第一条指令处，也即直接跳转到 MEM_START＋0×8000 地址处。在跳转时，下列条件要满足：
1． CPU 寄存器的设置：
·R0＝0；
@R1＝机器类型 ID；关于 Machine Type Number，可以参见 linux/arch/arm/tools/mach-types。
@R2＝启动参数标记列表在 RAM 中起始基地址；
2． CPU 模式：
·必须禁止中断（IRQs和FIQs）；
·CPU 必须 SVC 模式；
3． Cache 和 MMU 的设置：
·MMU 必须关闭；
·指令 Cache 可以打开也可以关闭；
·数据 Cache 必须关闭；
如果用 C 语言，可以像下列示例代码这样来调用内核：
void (*theKernel)(int zero, int arch, u32 params_addr)
= (void (*)(int, int, u32))KERNEL_RAM_BASE;
……
theKernel(0, ARCH_NUMBER, (u32) kernel_params_start);
注意，theKernel()函数调用应该永远不返回的。如果这个调用返回，则说明出错。
四、 关于串口终端
在 boot loader 程序的设计与实现中，没有什么能够比从串口终端正确地收到打印信息能更令人激动了。此外，向串口终端打印信息也是一个非常重要而又有效的调试手段。但是，我们经常会碰到串口终端显示乱码或根本没有显示的问题。造成这个问题主要有两种原因：(1) boot loader 对串口的初始化设置不正确。(2) 运行在 host 端的终端仿真程序对串口的设置不正确，这包括：波特率、奇偶校验、数据位和停止位等方面的设置。
此外，有时也会碰到这样的问题，那就是：在 boot loader 的运行过程中我们可以正确地向串口终端输出信息，但当 boot loader 启动内核后却无法看到内核的启动输出信息。对这一问题的原因可以从以下几个方面来考虑：
(1) 首先请确认你的内核在编译时配置了对串口终端的支持，并配置了正确的串口驱动程序。
(2) 你的 boot loader 对串口的初始化设置可能会和内核对串口的初始化设置不一致。此外，对于诸如 s3c44b0x 这样的 CPU，CPU 时钟频率的设置也会影响串口，因此如果 boot loader 和内核对其 CPU 时钟频率的设置不一致，也会使串口终端无法正确显示信息。
(3) 最后，还要确认 boot loader 所用的内核基地址必须和内核映像在编译时所用的运行基地址一致，尤其是对于 uClinux 而言。假设你的内核映像在编译时用的基地址是 0xc0008000，但你的 boot loader 却将它加载到 0xc0010000 处去执行，那么内核映像当然不能正确地执行了。
五、 结束语
Boot Loader 的设计与实现是一个非常复杂的过程。如果不能从串口收到那激动人心的内核启动信息，恐怕谁也不能说："嗨，我的 boot loader 已经成功地转起来了！"。本文详细的介绍了bootloader的原理，回答了什么是bootloader
"uncompressing linux
……………… done,
booting the kernel……"
Be lazy~!
Posted by gavinkwoe
在 Rasmus 大神身上学到的东西…….
Quote 一段吧,情不自禁
不要试图解决不存在的问题
许多人，虽然没有意识到，非常热衷于解决根本不存在的问题。比如：真的需要多国语言支持吗？真的需要完全用面向对象OOP吗？他们花了很多精力实现了这些美好的意愿，而是解决了根本不存在的问题！事实上，很多应用只需要用gb2312就足够了；而有些使用纯OOP的程序，除了降低效率以外，我也看不太出有任何意义。
参见:http://www.songchen.org/
使用VC开隐藏的IE
Posted by gavinkwoe
VARIANT vDummy = {0};
// Instantiate a browser
if (FAILED(hr = CoCreateInstance(CLSID_InternetExplorer,
NULL, CLSCTX_SERVER, IID_IWebBrowser2,
(LPVOID*)&pWebBrowser)))
{
goto Error;
}
// Show the browser, and navigate to the special location
// represented by the pidl
hr = pWebBrowser->put_Visible(VARIANT_FALSE);
hr = pWebBrowser->Navigate2(&vPIDL, &vDummy, &vDummy,
&vDummy, &vDummy);
VC++开发BHO插件 - 定制你的浏览器
Posted by gavinkwoe
在Windows操作系统上，我们最常见的浏览器有两种：文件浏览器（exploer.exe，应用于文件系统）和Internet浏览器（iexplore.exe，应用于互联网资源）。由于这两个浏览器功能强大，而且又与Windows操作系统捆绑销售，最终也就成为了浏览器的标准。但有时候，为了给浏览器加入一些新的特性，我们往往会重新设计一个自己的浏览器。新的浏览器模仿标准浏览器的大部分功能，同时加入新特性。这种做法最直观，但实际上也是相对于微软的重复劳动，且工作量比较大。其实，使用BHO插件，一切都变得很简单。
BHO（Browser Help Objects），是实现了特定接口的COM组件。开发好的BHO插件在注册表特定的位置注册好后，每当微软的浏览器启动，BHO实例就会被创建。在浏览器工作的工程中，BHO会接收到很多事件，比如浏览器浏览新的地址、前进或后退、生成新的窗口、浏览器退出等等；BHO可以在这些事件的响应中实现与浏览器的交互。
下面，我们首先来介绍一下BHO的工作原理。上面我们已经提到，BHO是COM组件，而且一定实现了IObjectWithSite接口。这些组件除了在注册表中注册为COM Server外，还必须将它们的CLSID在HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\ CurrentVersion\Explorer\Browser Helper Objects下注册为子键。微软在设计浏览器的时候，已经给这些组件预留了空间。每当浏览器启动时，浏览器会首先在上述注册表位置查看是否有注册的BHO CLSID；如果有则分别创建一个实例，并对BHO实例进行初始化，建立交互连接。（注：BHO实例只有在创建它的浏览器窗口销毁时才被释放。）下图演示了BHO的创建过程：
 |
成功创建的BHO，不仅可以得到各种标准的浏览器操作事件，并做出响应；还可以定制浏览器的菜单、工具条等界面元素；更或者可以安装钩子函数，监视浏览器的一举一动。值得注意的是，使用BHO插件，Internet浏览器要求在4.0以上版本；如果是文件浏览器，操作系统要求是Windows 95/98/2000或Window NT 4.0以上版本，并且Shell的版本在4.71以上。下面是支持BHO特性的系统一览表：
| Shell版本 | 操作系统版本 | 支持BHO |
| 4.00 | Windows 95 and Windows NT 4.0（IE版本为 4.0） | 仅IE4.0 |
| 4.71 | Windows 95 and Windows NT 4.0（IE版本为 4.0） | IE和文件浏览器 |
| 4.72 | Windows 98 | IE和文件浏览器 |
| 5.00 | Windows 2000 | IE和文件浏览器 |
接下去，笔者就来介绍一下如何开发BHO插件，开发环境为VC6.0（使用ATL），安装Platform SDK中的Internet Development SDK。首先，启动VC的ATL COM AppWizard，生成一个项目名为BhoPlugin，其余均采用默认设置。接着，我们就来分步详细阐述。
第一步，增加一个ATL Object到该项目中。VC菜单Insert->New ATL Object…，在弹出的对话框中选择“Internet Explorer Object”，输入COM类名（在Short Name后输入EyeOnIE，其它各项会自动生成）。完成后，我们可以看到CEyeOnIE类有一个基类IObjectWithSiteImpl，这个就是实现IObjectWithSite接口的模版类。
第二步，实现IObjectWithSite的接口方法。在这之前，我们要先定义几个成员变量：CComQIPtr<IWebBrowser2, &IID_IWebBrowser2> mWebBrowser2，（需要加入#include "ExDisp.h"），用以保存浏览器组件的指针；DWORD mCookie，用以保存与浏览器的连接ID。IObjectWithSite有两个接口方法：SetSite和GetSite。我们只需重载SetSite就行了。在EyeOnIE.h中增加函数声明STDMETHOD(SetSite)(IUnknown *pUnkSite)，在EyeOnIE.cpp实现如下：
| STDMETHODIMP CEyeOnIE::SetSite(IUnknown *pUnkSite) { USES_CONVERSION; if (pUnkSite) HRESULT CEyeOnIE::RegisterEventHandler(BOOL inAdvise) if (inAdvise) |
我们可以看到，SetSite的参数实际上指向的是浏览器组件。在SetSite实现中，我们首先保存浏览器组件指针，然后将该BHO向浏览器注册为事件处理器。
第三步，实现IDispatch接口方法。事件处理也就在IDispatch::Invoke中实现（各个事件的ID在ExDispID.h中定义）。BHO可能会接收到很多事件，但我们只需要响应我们感兴趣的那一部分。首先在EyeOnIE.h中增加该函数的声明，在EyeOnIE.cpp的实现中，笔者试着响应浏览器浏览一个地址之前发出的事件DISPID_BEFORENAVIGATE2，以此来实现简单的网址过滤功能，代码参考如下：
| STDMETHODIMP CEyeOnIE::Invoke(DISPID dispidMember,REFIID riid, LCID lcid, WORD wFlags, DISPPARAMS * pDispParams, VARIANT * pvarResult,EXCEPINFO * pexcepinfo, UINT * puArgErr) { USES_CONVERSION; if (!pDispParams) switch (dispidMember) case DISPID_NAVIGATECOMPLETE2: return S_OK; |
我们看到，当用户浏览的新地址包含"girl.com"字符的时候，浏览器就会弹出一个警告对话框，并且停止进一步的动作。另外值得注意的是，在DISPID_QUIT事件（浏览器将要退出）的响应中，我们将BHO事件处理器进行了注销。
第四步，因为BHO可能会被文件浏览器加载。如果我们不想这样，我们就要在DllMain中对加载者进行判断，参考如下：
| extern "C" BOOL WINAPI DllMain(HINSTANCE hInstance, DWORD dwReason, LPVOID /*lpReserved*/) { if (dwReason == DLL_PROCESS_ATTACH) { // Check who’s loading us. // If it’s Explorer then "no thanks" and exit… TCHAR pszLoader[MAX_PATH]; GetModuleFileName(NULL, pszLoader, MAX_PATH); _tcslwr(pszLoader); if (_tcsstr(pszLoader, _T("explorer.exe"))) return FALSE; _Module.Init(ObjectMap, hInstance, &LIBID_BHOPLUGINLib); |
最后，别忘了修改注册表文件，追加BHO的注册信息。在EyeOnIE.rgs文件的下面增加如下代码：
| HKLM { SOFTWARE { Microsoft { Windows { CurrentVersion { Explorer { ’Browser Helper Objects’ { {6E28339B-7A2A-47B6-AEB2-46BA53782379} } } } } } } } |
注意，{6E28339B-7A2A-47B6-AEB2-46BA53782379}是笔者这个BHO的CLSID，如果你自己开发BHO，这里应该正确填写你的CLSID。
好了，一个简单的BHO开发完成了。（可以到本人的个人主页 http://hqtech.nease.net 下载实例源代码。）BHO插件可以实现的功能还有很多，比如网页内容分析、IE界面定制等等。作为总结，笔者还要提醒读者一点的是，如果不想让BHO起作用了，可以注销该插件，如下格式：regsvr32 /u yourpath\yourbho.dll，或者直接在注册表中将“Browser Helper Objects”目录下注册的CLSID删掉。
Google Code Jam
Posted by dengwei
天呐……错过了今年的 Google Code Jam……没准头等奖的 10K$ 就是我的……太可惜了～！
Win32创建快捷方式
Posted by gavinkwoe
void CreateShortcut(LPCTSTR szPath,
LPCTSTR szWorkingDir,
LPCSTR pszIconPath,
int iShowCmd,
int iIcon,
LPCSTR pszArgs,
LPSTR pszDescription
)
{
HRESULT hres;
IShellLink* psl;
hres = CoCreateInstance(&CLSID_ShellLink, NULL, CLSCTX_INPROC_SERVER,
&IID_IShellLink, (void **) &psl);
if (SUCCEEDED(hres))
{
IPersistFile* ppf;
if (SUCCEEDED(hres))
{
hres = psl->lpVtbl->SetPath(psl,szPath);
psl->lpVtbl->SetWorkingDirectory(psl,szWorkingDir);
psl->lpVtbl->SetShowCmd(psl,iShowCmd);
psl->lpVtbl->SetIconLocation(psl,pszIconPath,iIcon);
psl->lpVtbl->SetArguments(psl,pszArgs);
psl->lpVtbl->SetDescription(psl,pszDescription);
if (SUCCEEDED(hres))
{
static WCHAR wsz[1024];
wsz[0]=0;
MultiByteToWideChar(CP_ACP, 0, buf1, -1, wsz, 1024);
hres=ppf->lpVtbl->Save(ppf,(const WCHAR*)wsz,TRUE);
}
ppf->lpVtbl->Release(ppf);
}
psl->lpVtbl->Release(psl);
}
}
异常处理 Exception Handling
Posted by gavinkwoe
转至: http://davidripple.bokee.com
By David.Zhu 2005/7/20
Content List:
# Why Exception Handling when coding
# SEH Vs C++ Exception
# Exception Handling Modal in Visual C++
# Reference
1.Why Exception Handling when coding？
在写这篇Article之前，我问了公司的不少同事，你们Code的时候经常用Exception吗？结果，几乎没有什么人用！大家对Exception 好像并不是特别的感兴趣，有的认为Exception会降低程序30%左右的性能，因而弃之。我本人一直也没有用到异常，最近只是想用Windows SEH的异常捕获机制，来捕获诸如"0×780103cf指令应用0xC0000000内存的错误！"来防止程序Crash掉，作为使应用Robust的 一种方式。前几天看到Patrick Kooman 的《An Exceptional Model》一文才对Exception有一个较正确的认识。那么回到主题，究竟为什么要使用Exception Handling呢？Exception Handling机制能给我们带来什么便利呢？首先，我给出Patrick Kooman的两个图：
Figure 1: the "sequential" model.

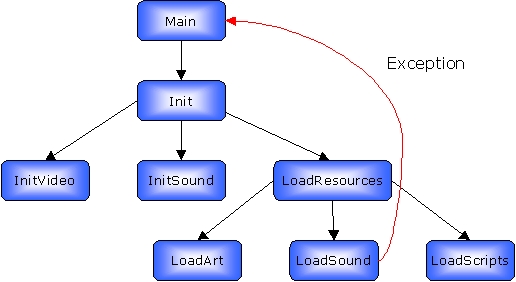

Figure 2: the "exceptional" model.
在Figure 1中我们看到如果不用Exception机制，那么下层的函数在发现错误时会一层一层的上报，典型的就是LoadArt-> LoadResource->Init，如果一个分层应用的层数比较多的话，那么用于这样错误检测的代码将会很多。而采用Exception机制， 底层的错误可以一步上传到Init,避免了中间环节，代码更简练啦：），同时Exception机制还可以在构造函数中抛出，避免了出现Invalid objects的情况（因为构造函数没有返回值，遇到错误也只有忍气吞声啦）。使用Exception可以省去用于检验函数调用成功与否的函数返回值，因 而函数可以更加简练了。但使用Exception机制会增加在程序调试时的难度，增加程序的大小和程序性能上一定的损失！
SEH （结构化异常处理，C异常处理，Win32异常处理）是Windows提供的一套结构化异常处理机制，提供基于process的异常处理，进程可以通过 SetUnhandledExceptionFilter来添加自己的异常处理函数，这种机制是Final型的或称top型的：最后安装的seh处理例程 总是优先得到控制权。这有时并不是最好的解决方案，为此在WinXP中微软提供了向量化异常处理机制，Vectored Exception Handling比SEH有加强但Final型的缺点仍然没有得到实质解决！在VC中__try/__except/__finally/__leave 都是用于SEH的。SEH的异常对象一般都是unsigned int型的，结构异常可以捕获到系统除零错误，内存越界访问错误等错误，当然也可以用RaiseException来抛发结构异常。
C ++异常支持抛发一个C++对象而不仅仅是像结构型异常那样的unsigned int型，但C++异常却无法捕获到诸如系统除零错误，内存越界访问错误等系统重大错误。在VC中try/catch来实行C++异常捕获，而使用 throw来抛发C++异常。有关SEH和C++ EH的区别请参考MSDN的"Exception Handling Differences"。MFC里的CException机制就是利用的C++ 异常处理机制来实现的。
由于SEH只支持抛发 unsigned int异常对象，而C++异常支持抛发对象，因而我们可以整合这两个在接受到SEH异常时将int对象转成一个C++类对象再通过throw抛发出来。主 要的就是借助_set_se_translator和SetErrorMode两个函数了，有兴趣的可以参考Reference中给出的"SEH and C++ Exceptions - catch all in one"一文。需要注意的是在C异常和C++异常不能在同一个函数中同时使用，在C++程序中中使用C异常处理可能会导致在 stack unwind过程中调用stack中某些对象的析构函数没有得到调用()。
在MFC中也有一套异常处理机制，TRY,CATCH, AND_CATCH，END_CATCH,THROW，THROW_LAST.其实MFC的异常处理机制是建立在C++异常处理上的，所以MFC的异常处 理机制支持C++异常，但不支持SEH，MFC异常处理机制主要是对MFC封装的类在运行过程中可能出现的异常进行处理，所有的MFC异常对象都派生于 CException。
3.Exception Handling Modal in Visual C++
VC 中支持同步异常处理模型和异步异常处理模型。同步异常处理模型（/EHs），异步异常处理模型（/EHa），同时还可以指定 extern C的函数是否能抛发异常，/EHc将设置Compiler为认为 extern C 的函数不抛出异常。/GX 选项等同于/EHsc，在VC中默认的是/GX-即禁用C++异常处理。
4.Reference
# 1.An Exceptional Model by Patrick Kooman
# 2.异常处理（1～5） 选择自 cppbug 的 Blog
# 3.SEH and C++ Exceptions - catch all in one
# 4.windows XP下的向量化异常处理
# 5.C与C++中的异常处理
# 6.Exception Handling Overhead
C++编译器如何实现异常处理
Posted by gavinkwoe
原文出处：How a C++ compiler implements exception handling
译者注：本文在网上已经有几个译本，但都不完整，所以我决定自己把它翻译过来。虽然力求信、雅、达，但鉴于这是我的第一次翻译经历，不足之处敬请谅解并指出。
与传统语言相比，C++的一项革命性创新就是它支持异常处理。传统的错误处理方式经常满足不了要求，而异常处理则是一个极好的替代解决方案。它将正常代码和错误处理代码清晰的划分开来，程序变得非常干净并且容易维护。本文讨论了编译器如何实现异常处理。我将假定你已经熟悉异常处理的语法和机制。本文还提供了一个用于VC++的异常处理库，要用库中的处理程序替换掉VC++提供的那个，你只需要调用下面这个函数：
install_my_handler();
之后，程序中的所有异常，从它们被抛出到堆栈展开（stack unwinding），再到调用catch块，最后到程序恢复正常运行，都将由我的异常处理库来管理。
与其它C++特性一样，C++标准并没有规定编译器应该如何来实现异常处理。这意味着每一个编译器的提供商都可以用它们认为恰当的方式来实现它。下面我会描述一下VC++是怎么做的，但即使你使用其它的编译器或操作系统①，本文也应该会是一篇很好的学习材料。VC++的实现方式是以windows系统的结构化异常处理（SEH）②为基础的。
结构化异常处理—概述
在本文的讨论中，我认为异常或者是被明确的抛出的，或者是由于除零溢出、空指针访问等引起的。当它发生时会产生一个中断，接下来控制权就会传递到操作系统的手中。操作系统将调用异常处理程序，检查从异常发生位置开始的函数调用序列，进行堆栈展开和控制权转移。Windows定义了结构“EXCEPTION_REGISTRATION”，使我们能够向操作系统注册自己的异常处理程序。
struct EXCEPTION_REGISTRATION
{
EXCEPTION_REGISTRATION* prev;
DWORD handler;
};
注册时，只需要创建这样一个结构，然后把它的地址放到FS段偏移0的位置上去就行了。下面这句汇编代码演示了这一操作：
mov FS:[0], exc_regp
prev字段用于建立一个EXCEPTION_REGISTRATION结构的链表，每次注册新的EXCEPTION_REGISTRATION时，我们都要把原来注册的那个的地址存到prev中。
那么，那个异常回调函数长什么样呢？在excpt.h中，windows定义了它的原形：
EXCEPTION_DISPOSITION (*handler)(
_EXCEPTION_RECORD *ExcRecord,
void* EstablisherFrame,
_CONTEXT *ContextRecord,
void* DispatcherContext);
不要管它的参数和返回值，我们先来看一个简单的例子。下面的程序注册了一个异常处理程序，然后通过除以零产生了一个异常。异常处理程序捕获了它，打印了一条消息就完事大吉并退出了。
#include <iostream>
#include <windows.h>
using std::cout;
using std::endl;
struct EXCEPTION_REGISTRATION
{
EXCEPTION_REGISTRATION* prev;
DWORD handler;
};
EXCEPTION_DISPOSITION myHandler(
_EXCEPTION_RECORD *ExcRecord,
void * EstablisherFrame,
_CONTEXT *ContextRecord,
void * DispatcherContext)
{
cout << "In the exception handler" << endl;
cout << "Just a demo. exiting…" << endl;
exit(0);
return ExceptionContinueExecution; //不会运行到这
}
int g_div = 0;
void bar()
{
//初始化一个EXCEPTION_REGISTRATION结构
EXCEPTION_REGISTRATION reg, *preg = ®
reg.handler = (DWORD)myHandler;
//取得当前异常处理链的“头”
DWORD prev;
_asm
{
mov EAX, FS:[0]
mov prev, EAX
}
reg.prev = (EXCEPTION_REGISTRATION*) prev;
//注册！
_asm
{
mov EAX, preg
mov FS:[0], EAX
}
//产生一个异常
int j = 10 / g_div; //异常，除零溢出
}
int main()
{
bar();
return 0;
}
/*——-输出——————-
In the exception handler
Just a demo. exiting…
———————————*/
注意EXCEPTION_REGISTRATION必须定义在栈上，并且必须位于比上一个结点更低的内存地址上，Windows对此有严格要求，达不到的话，它就会立刻终止进程。
函数和堆栈
堆栈是用来保存局部对象的连续内存区。更明确的说，每个函数都有一个相关的栈桢（stack frame）来保存它所有的局部对象和表达式计算过程中用到的临时对象，至少理论上是这样的。但现实中，编译器经常会把一些对象放到寄存器中以便能以更快的速度访问。堆栈是一个处理器（CPU）层次的概念，为了操纵它，处理器提供了一些专用的寄存器和指令。
图1是一个典型的堆栈，它示出了函数foo调用bar，bar又调用widget时的情景。请注意堆栈是向下增长的，这意味着新压入的项的地址低于原有项的地址。
通常编译器使用EBP寄存器来指示当前活动的栈桢。本例中，CPU正在运行widget，所以图中的EBP指向了widget的栈桢。编译器在编译时将所有局部对象解析成相对于栈桢指针（EBP）的固定偏移，函数则通过栈桢指针来间接访问局部对象。举个例子，典型的，widget访问它的局部变量时就是通过访问栈桢指针以下的、有着确定位置的几个字节来实现的，比如说EBP-24。
上图中也画出了ESP寄存器，它叫栈指针，指向栈的最后一项。在本例中，ESP指着widget的栈桢的末尾，这也是下一个栈桢（如果它被创建的话）的开始位置。
处理器支持两种类型的栈操作：压栈（push）和弹栈（pop）。比如，
pop EAX
的作用是从ESP所指的位置读出4字节放到EAX寄存器中，并把ESP加上（记住，栈是向下增长的）4（在32位处理器上）；类似的，
push EBP
的作用是把ESP减去4，然后将EBP的值放到ESP指向的位置中去。
编译器编译一个函数时，会在它的开头添加一些代码来为其创建并初始化栈桢，这些代码被称为序言（prologue）；同样，它也会在函数的结尾处放上代码来清除栈桢，这些代码叫做尾声（epilogue）。
一般情况下，序言是这样的：
Push EBP ; 把原来的栈桢指针保存到栈上
Mov EBP, ESP ; 激活新的栈桢
Sub ESP, 10 ; 减去一个数字，让ESP指向栈桢的末尾
第一条指令把原来的栈桢指针EBP保存到栈上；第二条指令通过让EBP指向主调函数的EBP的保存位置来激活被调函数的栈桢；第三条指令把ESP减去了一个数字，这样ESP就指向了当前栈桢的末尾，而这个数字是函数要用到的所有局部对象和临时对象的大小。编译时，编译器知道函数的所有局部对象的类型和“体积”，所以，它能很容易的计算出栈桢的大小。
尾声所做的正好和序言相反，它必须把当前栈桢从栈上清除掉：
Mov ESP, EBP
Pop EBP ; 激活主调函数的栈桢
Ret ; 返回主调函数
它让ESP指向主调函数的栈桢指针的保存位置（也就是被调函数的栈桢指针指向的位置），弹出EBP从而激活主调函数的栈桢，然后返回主调函数。
一旦CPU遇到返回指令，它就要做以下两件事：把返回地址从栈中弹出，然后跳转到那个地址去。返回地址是主调函数执行call指令调用被调函数时自动压栈的。Call指令执行时，会先把紧随在它后面的那条指令的地址（被调函数的返回地址）压入栈中，然后跳转到被调函数的开始位置。图2更详细的描绘了运行时的堆栈。如图所示，主调函数把被调函数的参数也压进了堆栈，所以参数也是栈桢的一部分。函数返回后，主调函数需要移除这些参数，它通过把所有参数的总体积加到ESP上来达到目的，而这个体积可以在编译时知道：
Add ESP, args_size
当然，也可以把参数的总体积写在被调函数的返回指令的后面，让被调函数去移除参数，下面的指令就在返回主调函数前从栈中移去了24个字节：
Ret 24
取决于被调函数的调用约定（call convention），这两种方式每次只能用一个。你还要注意的是每个线程都有自己独立的堆栈。
C++和异常
回忆一下我在第一节中介绍的EXCEPTION_REGISTRATION结构，我们曾用它向操作系统注册了发生异常时要被调用的回调函数。VC++也是这么做的，不过它扩展了这个结构的语义，在它的后面添加了两个新字段：
struct EXCEPTION_REGISTRATION
{
EXCEPTION_REGISTRATION* prev;
DWORD handler;
int id;
DWORD ebp;
};
VC++会为绝大部分函数③添加一个EXCEPTION_REGISTRATION类型的局部变量，它的最后一个字段（ebp）与栈桢指针指向的位置重叠。函数的序言创建这个结构并把它注册给操作系统，尾声则恢复主调函数的EXCEPTION_REGISTRATION。id字段的意义我将在下一节介绍。
VC++编译函数时会为它生成两部分数据：
a）异常回调函数
b）一个包含函数重要信息的数据结构，这些信息包括catch块、这些块的地址和这些块所关心的异常的类型等等。我把这个结构称为funcinfo，有关它的详细讨论也在下一节。
图3是考虑了异常处理之后的运行时堆栈。widget的异常回调函数位于由FS:[0]指向的异常处理链的开始位置（这是由widget的序言设置的）。异常处理程序把widget的funcinfo结构的地址交给函数__CxxFrameHandler，__CxxFrameHandler会检查这个结构看函数中有没有catch块对当前的异常感兴趣。如果没有的话，它就返回ExceptionContinueSearch给操作系统，于是操作系统会从异常处理链表中取得下一个结点，并调用它的异常处理程序（也就是调用当前函数的那个函数的异常处理程序）。
这一过程将一直进行下去——直到处理程序找到一个能处理当前异常的catch块为止，这时它就不再返回操作系统了。但是在调用catch块之前（由于有funcinfo结构，所以知道catch块的入口，参见图3），必须进行堆栈展开，也就是清理掉当前函数的栈桢下面的所有其他的栈桢。这个操作稍微有点复杂，因为：异常处理程序必须找到异常发生时生存在这些栈桢上的所有局部对象，并依次调用它们的析构函数。后面我将对此进行详细介绍。
异常处理程序把这项工作委托给了各个栈桢自己的异常处理程序。从FS:[0]指向的异常处理链的第一个结点开始，它依次调用每个结点的处理程序，告诉它堆栈正在展开。与之相呼应，这些处理程序会调用每个局部对象的析构函数，然后返回。此过程一直进行到与异常处理程序自身相对应的那个结点为止。
由于catch块是函数的一部分，所以它使用的也是函数的栈桢。因此，在调用catch块之前，异常处理程序必须激活它所隶属的函数的栈桢。
其次，每个catch块都只接受一个参数，其类型是它希望捕获的异常的类型。异常处理程序必须把异常对象本身或者是异常对象的引用拷贝到catch块的栈桢上，编译器在funcinfo中记录了相关信息，处理程序根据这些信息就能知道到哪去拷贝异常对象了。
拷贝完异常并激活栈桢后，处理程序将调用catch块。而catch块将把控制权下一步要转移到的地址返回来。请注意：虽然这时堆栈已经展开，栈桢也都被清除了，但它们占据的内存空间并没有被覆盖，所有的数据都还好好的待在栈上。这是因为异常处理程序仍在执行，象其他函数一样，它也需要栈来存放自己的局部对象，而其栈桢就位于发生异常的那个函数的栈桢的下面。catch块返回以后，异常处理程序需要“杀掉”异常对象。此后，它让ESP指向目标函数（控制权要转移到的那个函数）的栈桢的末尾——这样就把（包括它自己的在内的）所有栈桢都删除了，然后再跳转到catch块返回的那个地址去，就胜利的完成整个异常处理任务了。但它怎么知道目标函数的栈桢末尾在哪呢？事实上它没法知道，所以编译器把这个地址保存到了栈桢上（由前言来完成），如图3所示，栈桢指针EBP下面第16个字节就是。
当然，catch块也可能抛出新异常，或者是将原来的异常重新抛出。处理程序必须对此有所准备。如果是抛出新异常，它必须杀掉原来的那个；而如果是重新抛出原来的异常，它必须能继续传播（propagate）这个异常。
这里我要特别强调一点：由于每个线程有自己独立的堆栈，所以每个线程也都有自己独立的、由FS:[0]指向的EXCEPTION_REGISTRATION链。
C++和异常—2
图4是funcinfo的布局，注意这里的字段名可能与VC++编译器实际使用的不完全一致，而且我也只给出了和我们的讨论相关的字段。堆栈展开表（unwind table）的结构留到下节再讨论。
异常处理程序在函数中查找catch块时，它首先要判断异常发生的位置是否在当前函数（发生异常的那个函数）的一个try块中。是则查找与此try块相关的catch块表，否则直接返回。
先来看看它怎样找try块。编译时，编译器给每个try块都分配了start id和end id。通过funcinfo结构，异常处理程序可以访问这两个id，见图4。编译器为函数中的每个try块都生成了相关的数据结构。
上一节中，我说过VC++给EXCEPTION_REGISTRATION结构加上了一个id字段。回忆一下图3，这个结构位于函数的栈桢上。异常发生时，处理程序读出这个值，看它是否在try块的两个id确定的区间[start id，end id]中。是的话，异常就发生在这个try块中；否则继续查看try块表中的下一个try块。
谁负责更新id的值，它的值又应该是什么呢？原来，编译器会在函数的多个位置安插代码来更新id的值，以反应程序的实时运行状态。比如说，编译器会在进入try块的地方加上一条语句，把try块的start id写到栈桢上。
找到try块后，处理程序就遍历与其关联的catch块表，看是否有对当前异常感兴趣的catch块。在try块发生嵌套时，异常将既源于内层try块，也源于外层try块。这种情况下，处理程序应该按先内后外的顺序查找catch块。但它其实没必要关心这些，因为，在try块表中，VC++总是把内层try块放在外层try块的前面。
异常处理程序还有一个难题就是“如何根据catch块的相关数据结构判断这个catch块是否愿意处理当前异常”。这是通过比较异常的类型和catch块的参数的类型来完成的。例如下面这个程序：
void foo()
{
try
{
throw E();
}
catch(H)
{
//.
}
}
如果H和E的类型完全相同的话，catch块就要捕获这个异常。这意味着处理程序必须在运行时进行类型比较，对C等语言来说，这是不可能的,因为它们无法在运行时得到对象的类型。C++则不同，它有了运行时类型识别（runtime type identification，RTTI），并提供了运行时类型比较的标准方法。C++在标准头文件中定义了type_info类，它能在运行时代表一个类型。catch块数据结构的第二个字段（ptype_info，见图4）是一个指向type_info结构的指针，它在运行时就代表catch块的参数类型。type_info也重载了==运算符，能够指出两种类型是否完全相同。这样，异常处理程序只要比较（调用==运算符）catch块参数的type_info（可以通过catch块的相关数据结构来访问）和异常的type_info是否相同，就能知道catch块是不是愿意捕获当前异常了。
catch块的参数类型可以通过funcinfo结构得到，但异常的type_info从哪来呢？当编译器碰到
throw E();
这条语句时，它会为异常生成一个excpt_info结构，如图5所示。还是要提醒你注意这里用的名字可能与VC++使用的不一致，而且仍然只有与我们的讨论相关的字段。从图中可以看出，异常的type_info可以通过excpt_info结构得到。由于异常处理程序需要拷贝异常对象（在调用catch块之前），也需要消除掉它（在调用catch块之后），所以编译器在这个结构中同时提供了异常的拷贝构造函数、大小和析构函数的信息。
在catch块的参数是基类，而异常是派生类时，异常处理程序也应该调用catch块。然而，这种情况下，比较它们的type_info绝对是不相等，因为它们本来就不是相同的类型。而且，type_info类也没有提供任何其他函数或运算符来指出一个类是另一个类的基类。但异常处理程序还必须得去调用catch块！为了解决这个问题，编译器只能为处理程序提供更多的信息：如果异常是派生类，那么etypeinfo_table（通过excpt_info访问）将包含多个指向etype_info（扩展了type_info，这个名字是我启的）的指针，它们分别指向了各个基类的etype_info。这样，处理程序就可以把catch块的参数和所有这些type_info比较，只要有一个相同，就调用catch块。
在结束这一部分之前，还有最后一个问题：异常处理程序是怎么知道异常和excpt_info结构的？下面我就要回答这个问题。
VC++会把throw语句翻译成下面的样子：
//throw E(); //编译器会为E生成excpt_info结构
E e = E(); //在栈上创建异常
_CxxThrowException(&e, E_EXCPT_INFO_ADDR);
__CxxThrowException会把控制权连带它的两个参数都交给操作系统（控制权转移是通过软件中断实现的，请参见RaiseException）。而操作系统，在为调用异常回调函数做准备时，会把这两个参数打包到一个_EXCEPTION_RECORD结构中。接着，它从EXCEPTION_REGISTRATION链表的头结点（由FS:[0]指向）开始，依次调用各节点的异常处理程序。而且，指向当前EXCEPTION_REGISTRATION结构的指针也会作为异常处理程序的第二个参数出现。前面已经说过，VC++中的每个函数都在栈上创建并注册了EXCEPTION_REGISTRATION结构。所以传递这个参数可以让处理程序知道很多重要信息，比如说：EXCEPTION_REGISTRATION的id字段（用于查找catch块）、函数的栈桢（用于清理栈桢）和EXCEPTION_REGISTRATION结点在异常链表中的位置（用于堆栈展开）等。第一个参数是指向_EXCEPTION_RECORD结构的指针，通过它可以找到异常和它的excpt_info结构。下面是excpt.h中定义的异常回调函数的原型：
EXCEPTION_DISPOSITION (*handler)(
_EXCEPTION_RECORD* ExcRecord,
void* EstablisherFrame,
_CONTEXT *ContextRecord,
void* DispatcherContext);
后两个参数和我们的讨论关系不大。函数的返回值是一个枚举类型（也在excpt.h中定义），我前面已经说过，如果处理程序找不到catch块，它就会向系统返回ExceptionContinueSearch，对本文而言，我们只要知道这一个返回值就行了。_EXCEPTION_RECORD结构是在winnt.h中定义的：
struct _EXCEPTION_RECORD
{
DWORD ExceptionCode;
DWORD ExceptionFlags;
_EXCEPTION_RECORD* ExcRecord;
PVOID ExceptionAddress;
DWORD NumberParameters;
DWORD ExceptionInformation[15];
}EXCEPTION_RECORD;
ExceptionInformation数组中元素的个数和类型取决于ExceptionCode字段。如果是C++异常（异常代码是0xe06d7363，源于throw语句），那么数组中将包含指向异常和excpt_info结构的指针；如果是其他异常，那数组中基本上就不会有什么内容，这些异常包括除零溢出、访问违例等，你可以在winnt.h中找到它们的异常代码。
ExceptionFlags字段用于告诉异常处理程序应该采取什么操作。如果它是EH_UNWINDING（见Except.inc），那是说堆栈正在展开，这时，处理程序要清理栈桢，然后返回。否则处理程序应该在函数中查找catch块并调用它。清理栈桢意味着必须找到异常发生时生存在栈桢上的所有局部对象,并调用其析构函数，下一节我们将就此进行详细讨论。
清理栈桢
C++标准明确指出：堆栈展开工作必须调用异常发生时所有生存的局部对象的析构函数。如下面的代码：
int g_i = 0;
void foo()
{
T o1, o2;
{
T o3;
}
10/g_i; //这里会发生异常
T o4;
//…
}
foo有o1、o2、o3、o4四个局部对象，但异常发生时，o3已经“死亡”，o4还未“出生”，所以异常处理程序应该只调用o1和o2的析构函数。
前面已经说过，编译器会在函数的很多地方安插代码来记录当前的运行状态。实际上，编译器在函数中设置了一些关键区域，并为它们分配了id，进入关键区域时要记录它的id，退出时恢复前一个id。try块就是一个例子,其id就是start id。所以，在try块的入口，编译器会把它的start id记到栈桢上去。局部对象从创建到销毁也确定了一个关键区域，或者，换句话说，编译器给每个局部对象分配了唯一的id，例如下面的程序：
void foo()
{
T t1;
//.
}
编译器会在t1的定义后面（也就是t1创建以后）,把它的id写到栈桢上：
void foo()
{
T t1;
_id = t1_id; //编译器插入的语句
//.
}
上面的_id是编译器偷偷创建的局部变量，它的位置与EXCEPTION_REGISTRATION的id字段重叠。类似的，在调用对象的析构函数前，编译器会恢复前一个关键区域的id。
清理栈桢时，异常处理程序读出id的值（通过EXCEPTION_REGISTRATION结构的id字段或栈桢指针EBP下面的4个字节来访问）。这个id可以表明，函数在运行到与它相关联的那个点之前没有发生异常。所有在这一点之前定义的对象都已初始化，应该调用这些对象中的一部分或全部对象的析构函数。请注意某些对象是属于子块（如前面代码中的o3）的，发生异常时可能已经销毁了，不应该调用它们的析构函数。
编译器还为函数生成了另一个数据结构——堆栈展开表（unwindtable，我启的名字），它是一个unwind结构的数组，可通过funcinfo来访问，如图4所示。函数的每个关键区域都有一个unwind结构，这些结构在展开表中出现的次序和它们所对应的区域在函数中的出现次序完全相同。一般unwind结构也会关联一个对象（别忘了，每个对象的定义都开辟了关键区域，并有id与其对应），它里面有如何销毁这个对象的信息。每当编译器碰到对象定义，它就生成一小段代码，这段代码知道对象在栈桢上的地址（就是它相对于栈桢指针的偏移），并能销毁它。unwind结构中有一个字段用于保存这段代码的入口地址：
typedef void (*CLEANUP_FUNC)();
struct unwind
{
int prev;
CLEANUP_FUNC cf;
};
try块对应的unwind结构的cf字段是空值NULL，因为没有与它对应的对象，所以也没有东西需要它去销毁。通过prev字段，这些unwind结构也形成了一个链表。异常处理程序清理栈桢时，会读取当前的id值，以它为索引取得展开表中对应的项，并调用其第二个字段指向的清理代码，这样，那个与之关联的对象就被销毁了。然后，处理程序将以当前unwind结构的prev字段为索引，继续在展开表中找下一个unwind结构，调用其清理代码。这一过程将一直重复，直到链表的结尾（prev的值是-1）。图6画出了本节开始时提到的那段代码的堆栈展开表。
现在把new运算符也加进来，对于下面的代码：
T* p = new T();
系统会首先为T分配内存，然后调用它的构造函数。所以，如果构造函数抛出了异常，系统就必须释放这些内存。因此，动态创建那些拥有“有为的构造函数”的类型时，VC++也为new运算符分配了id，并且堆栈展开表中也有与其对应的项，其清理代码将释放分配的内存空间。调用构造函数前，编译器把new运算符的id存到EXCEPTION_REGISTRATION结构中，构造函数顺利返回后，它再把id恢复成原来的值。
更进一步说，构造函数抛出异常时，对象可能刚刚构造了一部分，如果它有子成员对象或子基类对象，并且发生异常时它们中的一部分已经构造完成的话，就必须调用这些对象的析构函数。和普通函数一样，编译器也给构造函数生成了相关的数据来帮助完成这个任务。
展开堆栈时，异常处理程序调用的是用户定义的析构函数，这一点你必须注意，因为它也有可能抛出异常！C++标准规定堆栈展开过程中，析构函数不能抛出异常，否则系统将调用std::terminate。
实现
本节我们讨论其他三个有待详细解释的问题：
a)如何安装异常处理程序
b)catch块重新抛出异常或抛出新异常时应该如何处理
c)如何对所有线程提供异常处理支持
随同本文，有一个演示项目，查看其中的readme.txt文件可以得到一些编译方面的帮助①。
第一项任务是安装异常处理程序，也就是把VC++的处理程序替换掉。从前面的讨论中，我们已经清楚地知道__CxxFrameHandler函数是VC++所有异常处理工作的入口。编译器为每个函数都生成一段代码，它们在发生异常时被调用，把相应的funcinfo结构的指针交给__CxxFrameHandler。
install_my_handler()函数会改写__CxxFrameHandler的入口处的代码，让程序跳转到my_exc_handler()函数。不过，__CxxFrameHandler位于只读的内存页，对它的任何写操作都会导致访问违例，所以必须首先用VirtualProtectEx把该内存页的保护方式改成可读写，等改写完毕后，再改回只读。写入的数据是一个jmp_instr结构。
//install_my_handler.cpp
#include <windows.h>
#include "install_my_handler.h"
//C++默认的异常处理程序
extern "C"
EXCEPTION_DISPOSITION __CxxFrameHandler(
struct _EXCEPTION_RECORD* ExceptionRecord,
void* EstablisherFrame,
struct _CONTEXT* ContextRecord,
void* DispatcherContext
);
namespace
{
char cpp_handler_instructions[5];
bool saved_handler_instructions = false;
}
namespace my_handler
{
//我的异常处理程序 EXCEPTION_DISPOSITION
my_exc_handler(
struct _EXCEPTION_RECORD *ExceptionRecord,
void * EstablisherFrame,
struct _CONTEXT *ContextRecord,
void * DispatcherContext
) throw();
#pragma pack(push, 1)
struct jmp_instr
{
unsigned char jmp;
DWORD offset;
};
#pragma pack(pop)
bool WriteMemory(void* loc, void* buffer, int size)
{
HANDLE hProcess = GetCurrentProcess();
//把包含内存范围[loc，loc+size]的页面的保护方式改成可读写
DWORD old_protection;
BOOL ret = VirtualProtectEx(hProcess, loc, size, PAGE_READWRITE, &old_protection);
if(ret == FALSE)
return false;
ret = WriteProcessMemory(hProcess, loc, buffer, size, NULL);
//恢复原来的保护方式
DWORD o2;
VirtualProtectEx(hProcess, loc, size, old_protection, &o2);
return (ret == TRUE);
}
bool ReadMemory(void* loc, void* buffer, DWORD size)
{
HANDLE hProcess = GetCurrentProcess();
DWORD bytes_read = 0;
BOOL ret = ReadProcessMemory(hProcess, loc, buffer, size, &bytes_read);
return (ret == TRUE && bytes_read == size);
}
bool install_my_handler()
{
void* my_hdlr = my_exc_handler; void* cpp_hdlr = __CxxFrameHandler;
jmp_instr jmp_my_hdlr;
jmp_my_hdlr.jmp = 0xE9;
//从__CxxFrameHandler+5开始计算偏移，因为jmp指令长5字节
jmp_my_hdlr.offset = reinterpret_cast(my_hdlr) - (reinterpret_cast(cpp_hdlr) + 5);
if(!saved_handler_instructions)
{
if(!ReadMemory(cpp_hdlr, cpp_handler_instructions, sizeof(cpp_handler_instructions)))
return false;
saved_handler_instructions = true;
}
return WriteMemory(cpp_hdlr, &jmp_my_hdlr, sizeof(jmp_my_hdlr));
}
bool restore_cpp_handler()
{
if(!saved_handler_instructions)
return false;
else
{
void* loc = __CxxFrameHandler;
return WriteMemory(loc, cpp_handler_instructions, sizeof(cpp_handler_instructions));
}
}
}
编译指令#pragma pack(push, 1)告诉编译器不要在jmp_instr结构中填充任何用于对齐的空间。没有这条指令，jmp_instr的大小将是8字节，而我们需要它是5字节。
现在重新回到异常处理这个主题上来。调用catch块时，它可能重新抛出异常或抛出新异常。前一种情况下，异常处理程序必须继续传播（propagate）当前异常；后一种情况下，它需要在继续之前销毁原来的异常。此时，处理程序要面对两个难题：“如何知道异常是源于catch块还是程序的其他部分”和“如何跟踪原来的异常”。我的解决方法是：在调用catch块之前，把当前异常保存在exception_storage对象中，并注册一个专用于catch块的异常处理程序——catch_block_protector。调用get_exception_storage()函数，就能得到exception_storage对象：
exception_storage* p = get_exception_storage();
p->set(pexc, pexc_info);
注册 catch_block_protector;
调用catch块; //….
这样，当catch块（重新）抛出异常时，程序将会执行catch_block_protector。如果是抛出了新异常，这个函数可以从exception_storage对象中分离出前一个异常并销毁它；如果是重新抛出原来的异常（可以通过ExceptionInformation数组的前两个元素知道是新异常还是旧异常，后一种情况下着两个元素都是0，参见下面的代码），就通过拷贝ExceptionInformation数组来继续传播它。下面的代码就是catch_block_protector()函数的实现。
//——————————————————————-
// 如果这个处理程序被调用了，可以断定是catch块（重新）抛出了异常。
// 异常处理程序（my_handler）在调用catch块之前注册了它。其任务是判断
// catch块抛出了新异常还是重新抛出了原来的异常，并采取相应的操作。
// 在前一种情况下，它需要销毁传递给catch块的前一个异常对象；在后一种
// 情况下，它必须找到原来的异常并将其保存到ExceptionRecord中供异常
// 处理程序使用。
//——————————————————————-
EXCEPTION_DISPOSITION catch_block_protector(
_EXCEPTION_RECORD* ExceptionRecord,
void* EstablisherFrame,
struct _CONTEXT *ContextRecord,
void* DispatcherContext
) throw ()
{
EXCEPTION_REGISTRATION *pFrame;
pFrame= reinterpret_cast<EXCEPTION_REGISTRATION*>(EstablisherFrame);
if(!(ExceptionRecord->ExceptionFlags & (_EXCEPTION_UNWINDING | _EXCEPTION_EXIT_UNWIND)))
{
void *pcur_exc = 0, *pprev_exc = 0;
const excpt_info *pexc_info = 0, *pprev_excinfo = 0;
exception_storage* p = get_exception_storage();
pprev_exc = p->get_exception();
pprev_excinfo = p->get_exception_info();
p->set(0, 0);
bool cpp_exc = ExceptionRecord->ExceptionCode == MS_CPP_EXC;
get_exception(ExceptionRecord, &pcur_exc);
get_excpt_info(ExceptionRecord, &pexc_info);
if(cpp_exc && 0 == pcur_exc && 0 == pexc_info) //重新抛出
{
ExceptionRecord->ExceptionInformation[1] = reinterpret_cast<DWORD>(pprev_exc);
ExceptionRecord->ExceptionInformation[2] = reinterpret_cast<DWORD>(pprev_excinfo);
}
else
{
exception_helper::destroy(pprev_exc, pprev_excinfo);
}
}
return ExceptionContinueSearch;
}
下面是get_exception_storage()函数的一个实现：
exception_storage* get_exception_storage()
{
static exception_storage es;
return &es;
}
在单线程程序中，这是一个完美的实现。但在多线程中，这就是个灾难了，想象一下多个线程访问它，并把异常对象保存在里面的情景吧。由于每个线程都有自己的堆栈和异常处理链，我们需要一个线程安全的get_exception_storage实现：每个线程都有自己单独的exception_storage，它在线程启动时被创建，并在结束时被销毁。Windows提供的线程局部存储（thread local storage，TLS）可以满足这个要求，它能让每个线程通过一个全局键值来访问为这个线程所私有的对象副本，这是通过TlsGetvalue()和TlsSetvalue这两个API来完成的。
Excptstorage.cpp中给出了get_exception_storage()函数的实现。它会被编译成动态链接库，因为我们可以籍此知道线程的创建和退出——系统在这两种情况下都会调用所有（当前进程加载的）dll的DllMain()函数，这让我们有机会创建特定于线程的数据，也就是exception_storage对象。
//excptstorage.cpp
#include "excptstorage.h"
#include <windows.h>
namespace
{
DWORD dwstorage;
}
namespace my_handler
{
__declspec(dllexport) exception_storage* get_exception_storage() throw ()
{
void * p = TlsGetvalue(dwstorage);
return reinterpret_cast <exception_storage*>(p);
}
}
BOOL APIENTRY DllMain( HANDLE hModule, DWORD ul_reason_for_call, LPVOID lpReserved )
{
using my_handler::exception_storage;
exception_storage *p;
switch (ul_reason_for_call)
{
case DLL_PROCESS_ATTACH:
//主线程（第一个线程）不会收到DLL_THREAD_ATTACH通知，所以，
//与其相关的操作也放在这了
dwstorage = TlsAlloc();
if (-1 == dwstorage)
return FALSE;
p = new exception_storage();
TlsSetvalue(dwstorage, p);
break ;
case DLL_THREAD_ATTACH:
p = new exception_storage();
TlsSetvalue(dwstorage, p);
break;
case DLL_THREAD_DETACH:
p = my_handler::get_exception_storage();
delete p;
break ;
case DLL_PROCESS_DETACH:
p = my_handler::get_exception_storage();
delete p;
break ;
}
return TRUE;
}
结论
综上所述，异常处理是在操作系统的协助下，由C++编译器和运行时异常处理库共同完成的。
ScopeGuard 取代 std::auto_ptr 实现异常安全
Posted by gavinkwoe
转至：http://www.cppblog.com/eXile
为了实现异常安全，经常见到下列代码，而且这也是被标准推荐的方式：
void f()
{
std::auto_ptr<SomeType> ptr(new SomeType);
//…and other operation
}
boost替代scoped_ptr 来强化这个概念。这种方案的缺陷是只能用于删除指针，它实际上表达的是以下概念：
void f()
{
SomeType * ptr = new SomeType;
ON_BLOCK_EXIT(delete ptr);
//…and other operation
}
如何在退出作用域时自动执行所指定的函数，实现更广泛意义上的异常安全，而不是scoped_ptr, scoped_array, scoped_function 等一系列替代品。LOKI的那个变态大师又提出了一种更好的办法，类似于下列代码：
template <class T> inline void Delete(T* p)
{ delete p; }
void f()
{
SomeT
